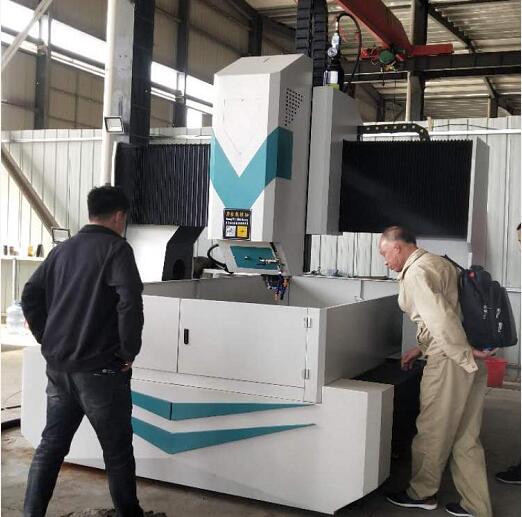

重型龍門移動式數控鑽銑床設備用途

重型重型龍門移動式數控鑽銑床主要用於工件的鑽孔、攻絲。法蘭、盤類、環形類零件的高效加工，可在單質材料及複合材料上實現鑽通孔、鑽盲孔、銑削密封槽等功能，采用硬質合金鑽頭內冷高速鑽孔或普通高速鋼麻花鑽頭外冷鑽孔。機床加工過程數字控製，操作十分方便，能實現自動化、高精度、多品種、大批量生產。

重型龍門移動式數控鑽銑床機床結構：

1、重型龍門移動式數控鑽銑床主要由床身、工作台、龍門、動力頭、數控係統、冷卻係統等部分組成。

2、重型龍門移動式數控鑽銑床采用龍門移動，床身、工作台固定的形式。

3、重型龍門移動式數控鑽銑床床身、龍門為焊接與鑄鐵件，加工前經高溫退火，半精加工後二次退火去除應力，然後再精加工，可保證機床精度穩定，床麵采用整體鑄鐵工作台精銑出T型槽，保證工作台麵精度。

4、龍門數控鑽床共有3個數控軸，床身上裝有重型直線導軌，工作台可沿導軌作縱向運動（y軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（x軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、y、z軸都采用數控電機加滾珠絲杠，Y軸采用雙驅動。

5、動力頭主軸采用精密鑽床電主軸，變頻、伺服主軸電機驅動，可根據需要無級調速。主軸可通過ER32夾頭裝夾鑽頭或銑刀，鑽頭擺動可控製在0.002，精度更高，實現高速切削。

6、機床采用水冷，配備冷卻液供給、回收、循環係統,配備自動油路潤滑係統，保證直線導軌與滾珠絲杠的平穩長久有效工作。

7、數控采用眾為興專業鑽銑雕刻係統，配備RS232接口和彩色顯示屏，中文操作界麵，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。

8、機床x、y軸導軌和絲杠都配備防護罩。X軸y軸配備風琴式防護罩。

9、為了確保機床的可靠性，關鍵件均采用進口優質品。

10、可延伸第4軸A軸，實現立體鑽銑。

技術參數

規格型號(可定製) 6090 8080 1020 1530 2030

龍門行程(長×寬)mm 600×900 800×800 1000×2000 1500×3000 2000×3000

大鑽孔直徑(可定製) Ø1mm-Ø50mm

主軸孔錐度 ER32或BT40

主軸*大行程 370mm(可定製)

主軸定位精度 0.01mm

工作台麵距主軸端麵*大距離 400mm(可定製)

主軸轉速範圍 60-9000r／min

主軸轉速級數 無級變速

主軸重複定位精度 0.015mm

主電機功率 1.5—18Kw(根據用戶加工需求而定)

三軸快速位侈 15000mm／min
